PräDeka XL | Buchdeckenmaschine
Halbautomatische Hardcover-Deckenfertigung
Die PräDeka XL ist eine halbautomatische Maschine zur Herstellung von Buchdecken in Sortiment und Serie. Ohne Formateinstellungen werden Auflagen von 1 bis 500 Stück und mehr wirtschaftlich verarbeitet. Durch die in dieser Maschine verwendete Steuerungstechnik wird das Format der zu fertigenden Decke zweitrangig. Lediglich bei wechselnden Pappenstärken muss die Maschine durch den Bediener angepasst werden. Die Außenabmessungen werden durch Sensoren ermittelt und die Decke automatisch in der Maschine positioniert. Die Bedienung der Maschine erfolgt durch nur eine Person, die das Beleimen des Überzuges (auf einer separaten Anleimmaschine, z. B. PräziCoat), das Auflegen der Deckelpappen, das Einkneifen der Ecken und in einem weiteren Arbeitsschritt das Drehen und Anlegen der Decke zum Einschlagen der verbleibenden zwei Kanten erledigt. Die eigentliche Deckenfertigung, also das Einschlagen aller Kanten und das Anpressen der Gesamtfläche erfolgt automatisch. Neben Buchdecken können fast alle einzuschlagenden Produkte mit ein-, drei-, mehrteiligen oder asymmetrischen Decken verarbeitet werden, darunter z. B. Decken für Ringbindungen, Speisekarten, Fotoalben, Mappen, Kalenderrückwände und Spielbretter.
Prozess
- Grundeinstellungen (wie die Pappenstärke) werden zunächst am Bediendisplay vorgenommen. Wenn sich an den grundsätzlichen Vorgaben nichts ändert, werden auch keine neuen Eingaben notwendig. Danach kann sofort mit der Fertigung begonnen werden.

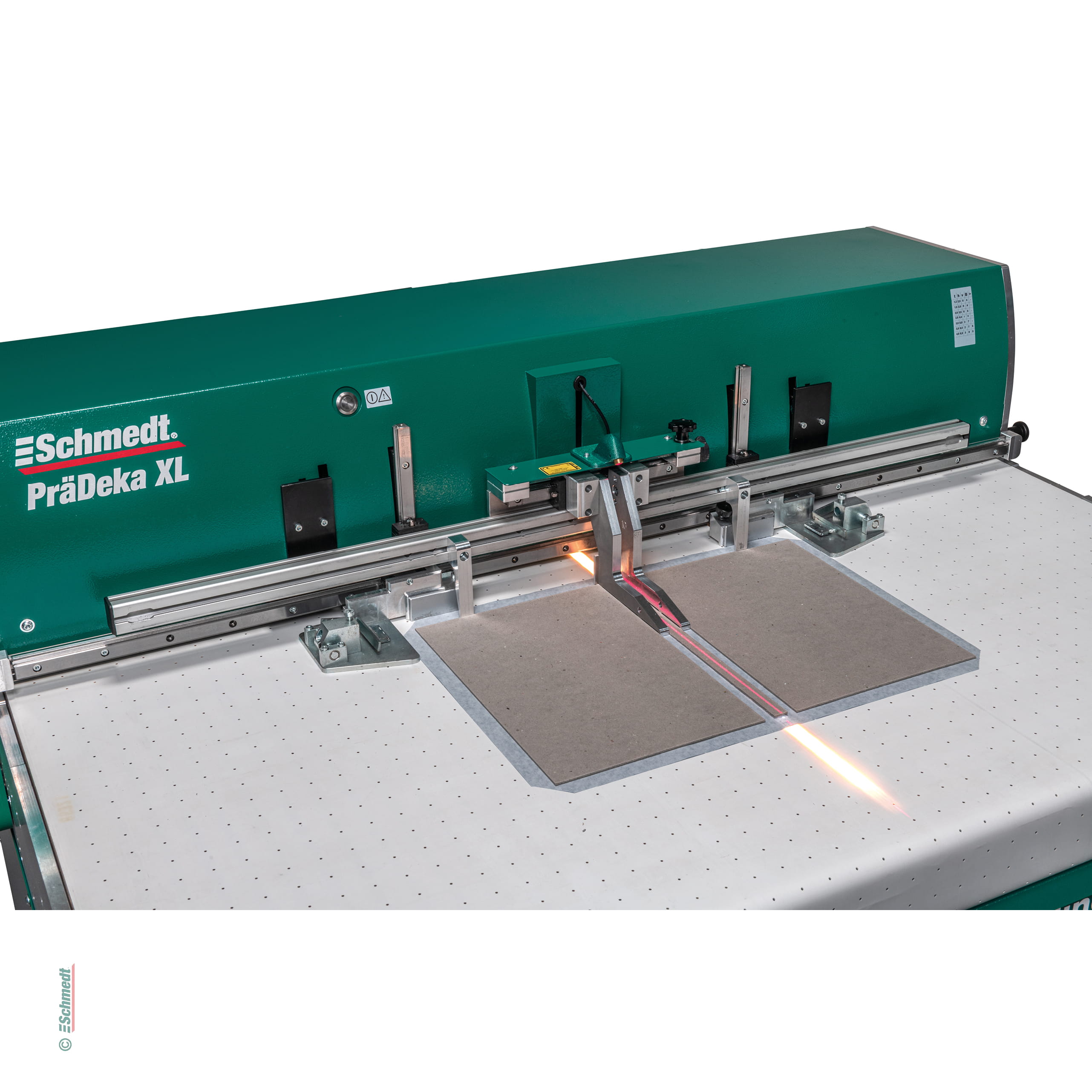

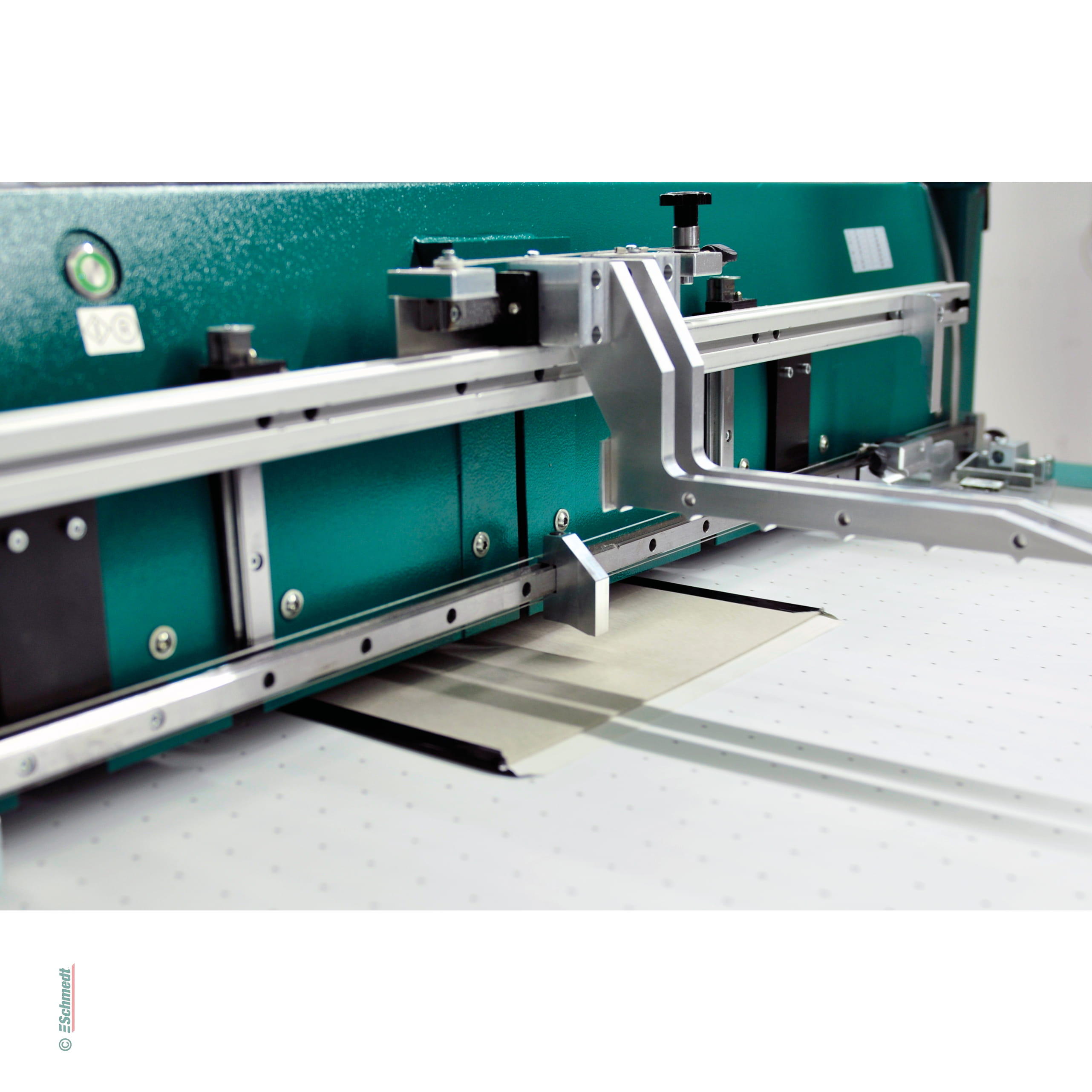

- Zunächst wird ein Deckenüberzug mit beschnittenen Ecken auf einer Anleimmaschine (z. B. unserer PräziCoat) beleimt und auf dem Saugtisch der Maschine platziert. Der Überstand des Einschlages wird oben durch eine Anschlagschiene (standardmäßig 20 mm, optional 15 mm) vorgegeben. Die seitliche Ausrichtung erfolgt mittels einer zentrierten Skala auf der Anschlagschiene. Bei Serienfertigung erleichtern die immer zentrierten Seitenanschläge die Ausrichtung. Auf Knopfdruck senken sich die Falzstege auf den Überzug ab. Die Rückeneinlage wird manuell zwischen die Falzstege und die beiden Deckelpappen in die Winkelanlage gelegt.
- Nun kann der Arbeitszyklus der Maschine gestartet werden. Dazu wird entweder einer der grünen Taster oder der Fußschalter betätigt. Die Anlageschiene und Falzstege werden angehoben, die Buchdecke wird eingezogen und vom ersten Walzenpaar bis zur Einschlagbürste transportiert. Die erste Kante wird eingeschlagen. Die Decke läuft weiter zum zweiten Walzenpaar, welches die Decke nun von der anderen Seite an die Einschlagbürste führt. Die zweite lange Seite wird nun eingeschlagen, und die Decke wird vorn aus der Maschine zum Bediener herausgeführt.
- Die Ecken werden vom Bediener manuell eingefaltet, die Decke um 90° gedreht und mittig am hinteren Anschlag angelegt. Nach Betätigen eines der grünen Taster oder des Fußschalters wird die Decke mit der kurzen Seite zuerst eingezogen und die erste kurze Seite eingeschlagen. Die Decke läuft weiter zum zweiten Walzenpaar, welches die Decke nun erneut von der anderen Seite an die Einschlagbürste führt. Die verbleibende zweite kurze Seite wird nun eingeschlagen. Danach verlässt die Decke die Maschine wahlweise nach vorne oder hinten. Bei jedem Vorgang, also insgesamt vier Mal, wird die Buchdecke durch die Walzenpaare angepresst, so dass selbst schwierige Materialien effektiv gepresst werden.
- Bereits nach kurzer Einarbeitung ist eine Taktleistung von ca. 120 Decken pro Stunde zu erzielen.
| Maße | |
| Breite (in mm): | 1400 |
|---|---|
| Gewicht: | 380 kg |
| Höhe (in mm): | 1250 |
| Rückenbreite (in mm): | 5 - 85 |
| Tiefe (in mm): | 1300 |
| Leistung | |
| Leistung (in St./h): | bis 120 |
| Leistungsklasse: | Klasse 2: 101 - 200 St./h |
| Formatbereiche | |
| Deckenbreite: | 150 - 1100 mm |
| Deckenhöhe: | 150 - 520 mm |
| Pappenstärke (in mm): | 1,2 - 3,5 |
| Rückenbreite (in mm): | 5 - 85 |
| Anschlüsse | |
| Elektr. Anschluss: | 230-240 V / 50-60 Hz |
| Elektrische Leistung: | 500 W |
| Pressluftanschluss (in bar): | 6 |
| Sonstige Eigenschaften | |
| Kategorie: | Deckenfertigung |
| Lieferumfang: | 1 Satz seitliche Anschläge für 20 mm Einschläge, 1 Satz Falzstege 8mm |
Anmelden
Im folgenden sehen Sie Fragen, die andere Kunden zu diesem Produkt gestellt haben. Sie haben eine eigene Frage? Dann stellen Sie diese uns gerne über die folgende Schaltfläche. Sie entscheiden, ob Ihre Frage veröffentlicht werden darf.
Vorteile
Die große Buchdeckenmaschine PräDeka XL ist genauso einfach zu bedienen wie die kleine PräDeka. Es werden keine technischen Vorkenntnisse benötigt. In der Regel entstehen keine Rüstzeiten. Im Allgemein kann ein sehr großer Formatbereich von 15 x 15 cm bis 52 x 110 cm auf der Maschine verarbeitet werden, wodurch sie prädestiniert für Fotobücher, Musterbücher oder Speisekarten ist. Neben sehr großen Formaten ist die Verarbeitung von schwierigen Materialien ein weiteres Spezialgebiet der PräDeka XL.
Ständig wechselnde Formate können ohne Formateinstellungen verarbeitet werden.
Das Arbeiten von Pappen mit einer Stärke von bis zu 3,5 mm ist problemlos möglich.
Benutzerfreundliches, mehrsprachiges Menü erlaubt jedem Anwender die Bedienung.
Über den Vakuumtisch wird das Material angesaugt, sodass dieses nicht verrutscht oder wellt.
Es lassen sich sämtliche Formate mit Breite von 15cm bis 110 cm verarbeiten.
Die Einfachheit der Bedienung erlaubt es auch Laien die Maschine zu bedienen.
Ständig wechselnde Formate können ohne Formateinstellungen verarbeitet werden.
Das Arbeiten von Pappen mit einer Stärke von bis zu 3,5 mm ist problemlos möglich.
Benutzerfreundliches, mehrsprachiges Menü erlaubt jedem Anwender die Bedienung.
Über den Vakuumtisch wird das Material angesaugt, sodass dieses nicht verrutscht oder wellt.
Es lassen sich sämtliche Formate mit Breite von 15cm bis 110 cm verarbeiten.
Die Einfachheit der Bedienung erlaubt es auch Laien die Maschine zu bedienen.
Lösung für Fotobücher und XXL-Formate
Die PräDeka XL ist das Herzstück unserer Lösung für Fotobücher und XXL-Formate. Sie arbeitet optimal mit der PräLeg (Einhängen von Buchblöcken in Buchdecken) und PräForm (Pressen und Falzeinbrennen):
Ideal kombiniert mit PräLeg und PräForm
Unsere Einhängelösung für Einzelfertigung und Kleinserien, bestehend aus den beiden Maschinen PräLeg und PräForm, ermöglicht die Herstellung eines hochwertigen, sauber eingehangenen Buches mit eingebranntem Falz und exzellentem Aufschlagverhalten - und das bei einer realistischen Produktivität von 150 Büchern pro Stunde bei wechselnden Formaten. Beide Maschinen ermöglichen die Verarbeitung von DIN-Formaten von A6 bis A3 hoch & quer.
