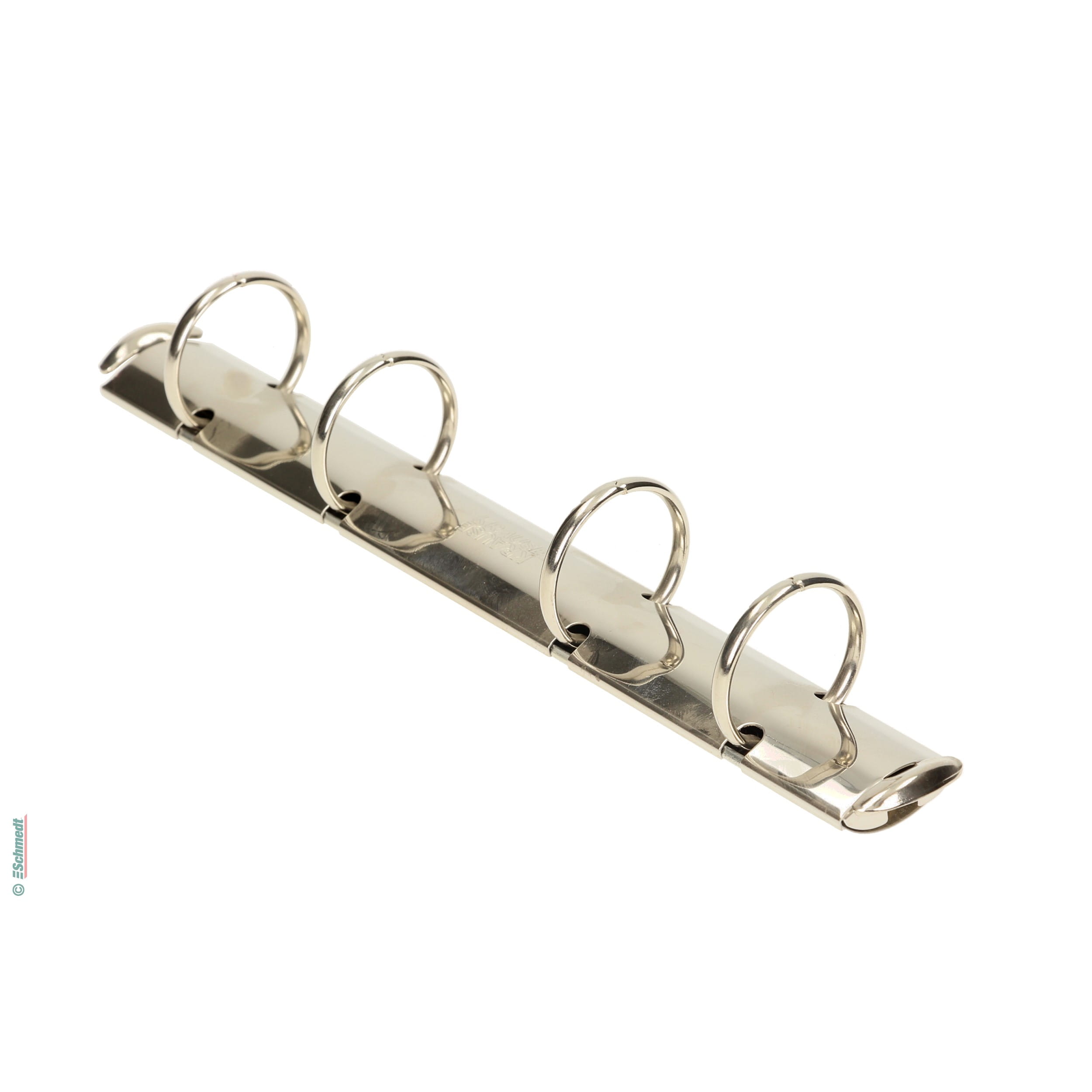

Timer-Mechanik mit 4 Ringen Perfekt R
mit Kipphebelöffnung
7,58 €*
Auf Lager, kurzfristig lieferbar
| Menge | Preis / 100 Stück |
|---|---|
| Ab 1 Stück | 758,00 €* |
| Ab 10 Stück | 474,00 €* |
| Ab 110 Stück | 379,00 €* |
| Ab 220 Stück | 315,00 €* |
| Ab 550 Stück | 284,00 €* |
- Typ : PER 210/04/29 (28)
- Form : runde Ringe
- Ringabstand (in mm) : 45 - 65 - 45 (DIN A5)
- Ringdurchmesser, innen (in mm) : 29
- Füllhöhe (in mm) : 24
- Bauhöhe (in mm) : 37
- Gesamtlänge (in mm) : 210
- Lieferumfang : inkl. Rückenschiene RLE 37/221 für Rückeneinbau
Einbau:
SCHRITT 1 – Bodenschiene in den Einbanddeckel einarbeiten
Die flache Bodenschiene wird fest in den Einbanddeckel integriert. Dazu legen Sie die Schiene an die gewünschte Position auf dem Deckelkarton und überziehen den Deckel anschließend mit Ihrem Einbandmaterial (z. B. Buchleinen, Kunstleder oder Papier). Die Schiene ist damit dauerhaft im Deckel fixiert.
SCHRITT 2 – Haken der Schiene freilassen
Wichtig: Die Rastnasen/Haken der Bodenschiene müssen beim Überziehen unbedingt freigehalten werden. Schneiden Sie das Einbandmaterial an diesen Stellen sauber aus, sodass die Haken zugänglich bleiben. Nur so kann die Ringmechanik später sicher eingerastet werden.
SCHRITT 3 – Ringmechanik einklicken
Setzen Sie nun das Mechanikoberteile (mit den 6 Ringen) auf die freiliegenden Haken der Bodenschiene und drücken Sie es fest herunter, bis es hörbar einrastet. Die Verbindung ist damit sicher und dauerhaft. Die Ringe lassen sich anschließend bequem über den Kipphebel öffnen und schließen.
Tipp: Achten Sie darauf, dass das Einbandmaterial im Bereich der Haken sauber und glatt abschließt, damit die Mechanik plan aufliegt und reibungslos funktioniert.
Eigenschaften von "Timer-Mechanik mit 4 Ringen Perfekt R"
| Maße | |
| Bauhöhe (in mm): | 37 |
|---|---|
| Breite (in mm): | 28 (Bodenplatte) |
| Füllhöhe (in mm): | 24 |
| Gesamtlänge (in mm): | 210 |
| Ringabstand (in mm): | 45 - 65 - 45 (DIN A5) |
| Ringdurchmesser, innen (in mm): | 29 |
| Technische Details | |
| Anzahl Ringe: | 4 |
| Form: | runde Ringe |
| Typ: | PER 210/04/29 (28) |
| Öffnungsarrt: | Kipphebel |
| Sonstige Eigenschaften | |
| Kategorie: | Mechaniken |
| Lieferumfang: | inkl. Rückenschiene RLE 37/221 für Rückeneinbau |
| Mindestbestellmenge: | ab 1 Stück |
